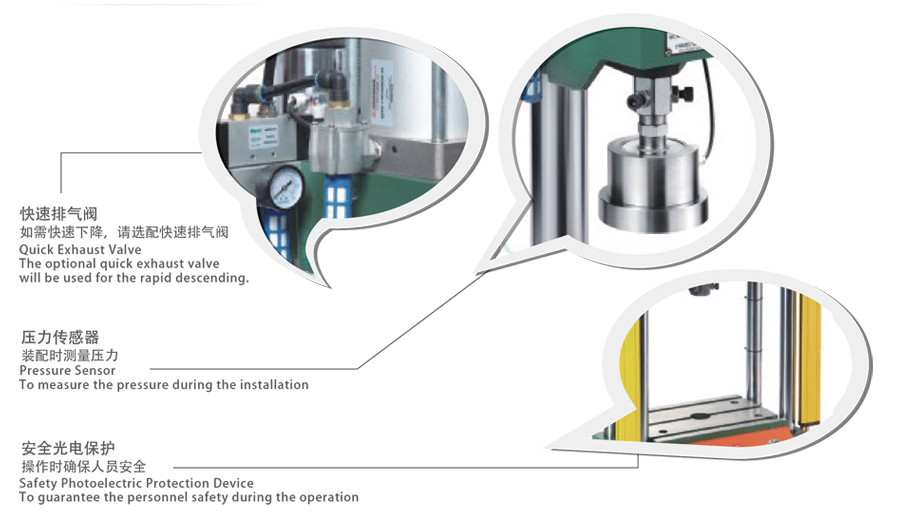

快速排氣閥如需快速下降,請選配快速排氣閥;
壓力傳感器裝配時測量壓力;
安全光電保護操作時確保人員安全。

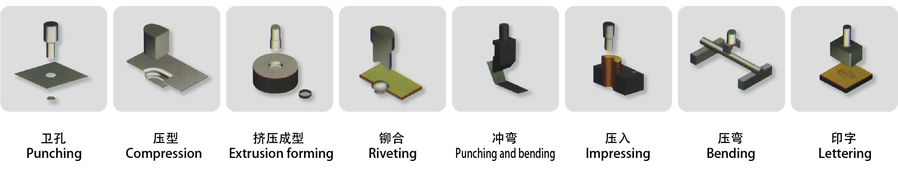

氣壓機應用案例
可選配件

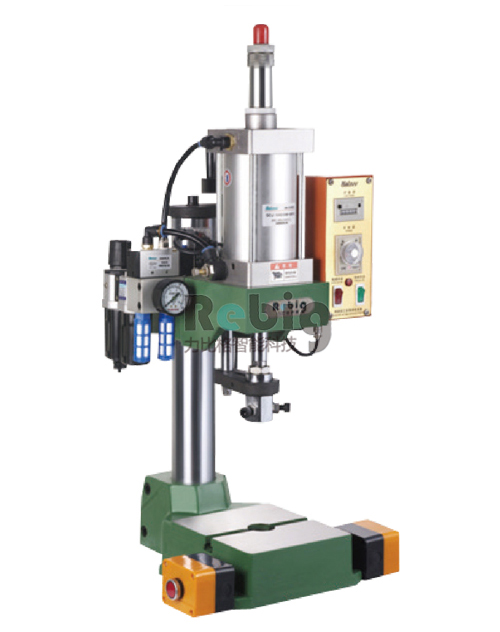

氣壓機產品特點介紹
? 以壓縮空氣為動力源,操作簡單。
? 沒有油壓系統待機時所產生之噪音,環境污染,可節省電力消耗,降低生產成本。
? 多功能用途適用于壓入軸承、沖孔、鉚合、裝配、切斷等。
? 可根據產品或模具的大小調整閉合高度。
? 氣缸行程可調,特殊行程可定做,立柱高度也可定做。
? 氣缸軸配有止轉的導桿使工作更精確。
? 出力調整容易,只要調整氣壓壓力,就能達到需要的壓力,簡單又方便。
? 安全設計,操作舒適,人性化考慮,適合長期作業。
氣壓機操作與維護說明
一、確定電氣控制回路及氣壓源已接通,通過時間制設定定時時間。
二、有可調氣緩沖使機器動作更平穩。
三、通過雙手按鈕(或腳踏開關)啟動。
? 無定時控制(時間制開關未閉合),同時按下兩個啟動按鈕后主軸下降,松開啟動按鈕主軸馬上上升復位。
? 有定時控制(時間制開關閉合),同時按下兩個啟動按鈕后主軸下降,定時時間到,主軸上升復位。

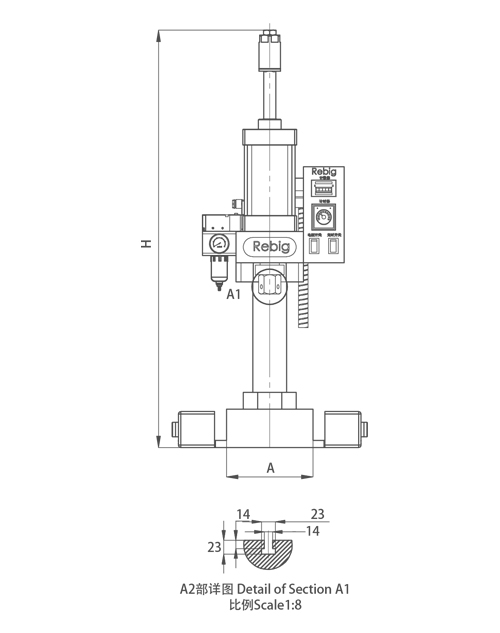

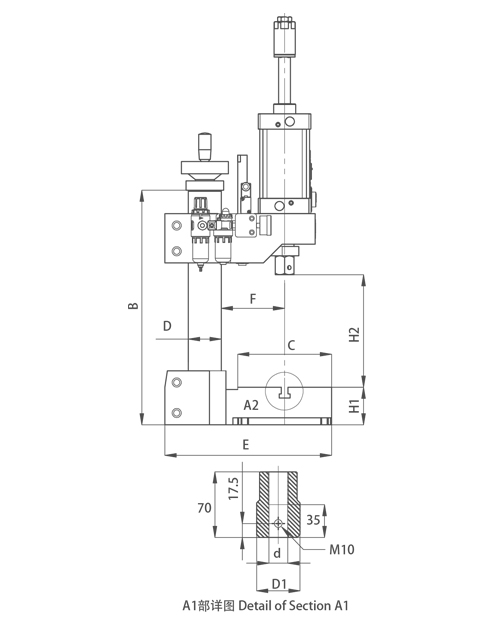

技術參數:
|
|
|
|
|
|
|
|
|
|
| 單位 Nnit:mm |
型號Model | A | B | C | D | D1 | d | E | F | H最大 | H1 | H2 |
BG01A-100 | 150 | 400 | 150 | ?50 | ?40 | ?16 | 260 | 105 | 840 | 80 | 140-240 |
BG01A-200 | 150 | 400 | 150 | ?50 | ?40 | ?16 | 260 | 105 | 830 | 80 | 130-230 |
BG01A-300 | 200 | 400 | 180 | ?70 | ?40 | ?20 | 260 | 105 | 830 | 80 | 120-220 |
BG01A-500 | 200 | 500 | 180 | ?70 | ?45.5 | ?20 | 355 | 140 | 950 | 80 | 220-320 |
BG01A-800 | 250 | 600 | 250 | ?90 | ?45.5 | ?20 | 355 | 140 | 990 | 100 | 270-370 |
BG01A-1300 | 250 | 600 | 250 | ?90 | ?53 | ?30 | 425 | 170 | 1120 | 100 | 270-370 |
型號 Model 單位 | 出力 Out put(kg) 氣壓在0.6Mpa | 行程 Traveling(mm) | 氣缸類型 CylinderSpecifications | 行程調整 StrokeAdjustment(mm) | 最大工作高度 Biggest operational Height(mm) | 重量 Weight(KG |
BG01A-100 | 100 | 100 | ?50*100 | 50 | 240 | 32 |
BG01A-200 | 200 | 100 | ?63*100 | 50 | 230 | 35 |
BG01A-300 | 300 | 100 | ?80*100 | 50 | 220 | 35 |
BG01A-500 | 500 | 100 | ?100*100 | 50 | 320 | 63 |
BG01A-800 | 800 | 100 | ?125*101 | 50 | 320 | 116 |
BG01A-1300 | 1300 | 100 | ?160*100 | 50 | 370 | 121 |
