說明:
? 該系列油壓機采用C型鋼架焊接開放式結構,操作方便。
? 油壓回路、電路設計簡便,維護保養容易。
? 壓力、行程、速度、加壓時間均可按產品要求調整
? 采用臺灣日本名牌液壓元件及電器元件,經久耐用。

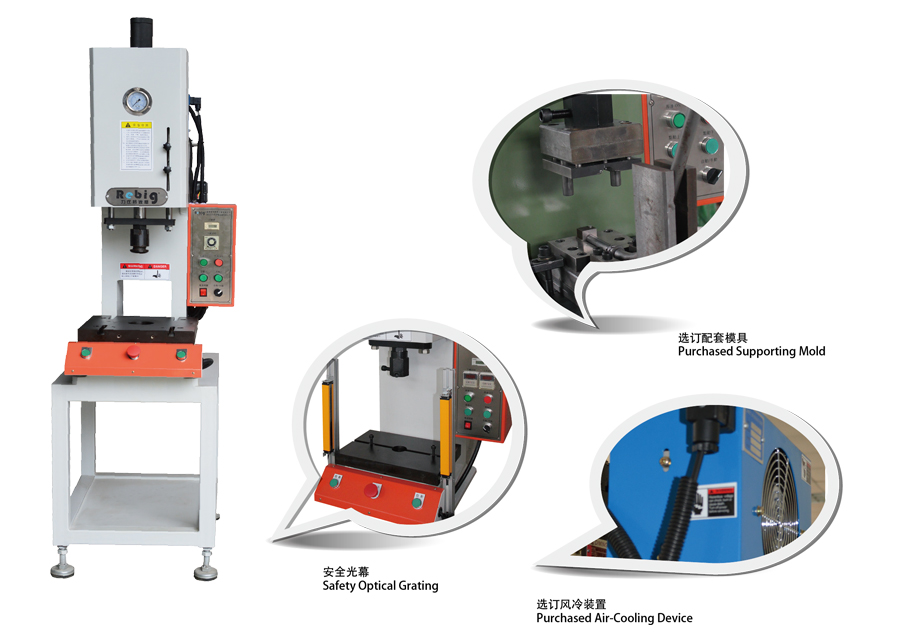

? 安全保障:雙手啟動按鈕、緊急情況急升(急停)開關,可選裝進口安全護手光柵及三面封安全門。
? 可根據產品工藝要求加裝下頂缸或左右夾緊缸(后面送料缸),電控系統可按要求配置。
? 可接受非標定制。
適用范圍:
本系列油壓機適應于小零部件(大部件、異形件)單點受力,比如小五金件、電子零部件的壓裝、成型、鉚接、拉伸,管件彎曲成型、沖孔,眼鏡、鎖具及五金零件的壓制、電子接插件、電器零件、電機轉、定子壓裝,模具脫模,塑膠件成型、打孔、沖壓、裝配,粉末制品成型校正等多用處。
技術參數:
|
|
|
|
|
|

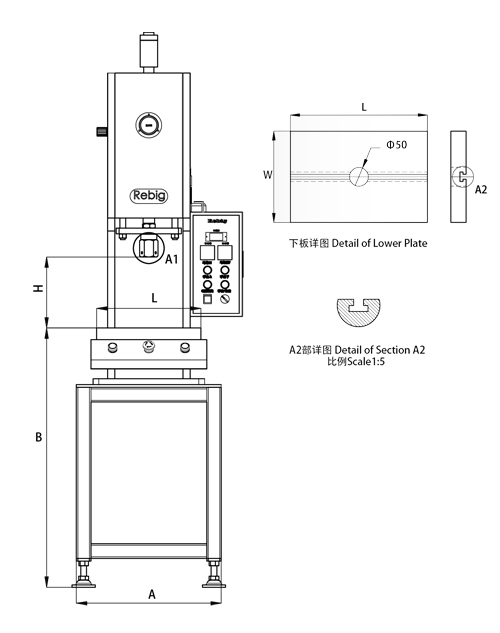

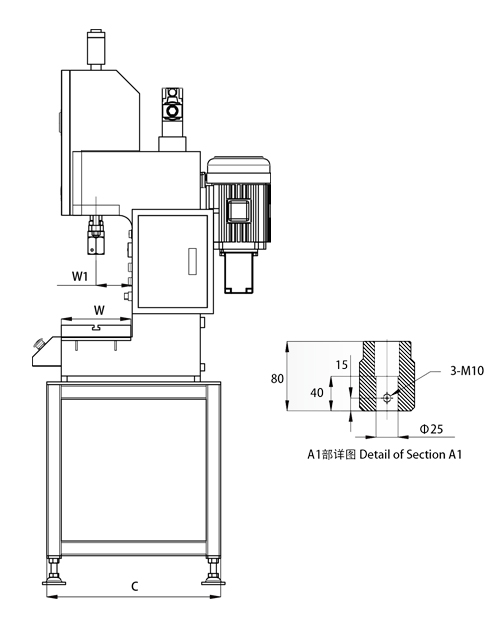

| 單位 Nnit:mm |
型號Model | A | B | C | L | W | W1 | H |
BG03C-3T | 500 | 900 | 600 | 360 | 240 | 120 | 245 |
BG03C-5T | 500 | 900 | 600 | 360 | 240 | 120 | 245 |
BG03C-10T | 500 | 900 | 600 | 400 | 300 | 150 | 300 |
BG03C-15T | 600 | 900 | 650 | 400 | 300 | 150 | 300 |
專案 | 理論出力 | 工作面尺寸 | 油缸行程 | 軸孔尺寸 | 電源 | 馬達功率 | 最大工作高度 | 鎖模方式 | 油缸下降速度 | 油缸上升速度 |
BG03C-3T | 1-3 | 360*240 | 100-150 | ?25 | 3?380V,50/60HZ | 2.25 | 245 | M10 | 90-100 | 100 |
BG03C-5T | 1.5-5 | 360*240 | 100-150 | ?25 | 3?380V,50/60HZ | 2.25 | 245 | M10 | 80-90 | 80 |
BG03C-10T | 3-10 | 400*300 | 100-150 | ?25 | 3?380V,50/60HZ | 3.75 | 300 | M12 | 60-70 | 75 |
BG03C-15T | 3-15 | 400*300 | 100-150 | ?25 | 3?380V,50/60HZ | 3.75 | 300 | M12 | 60-70 | 75 |
