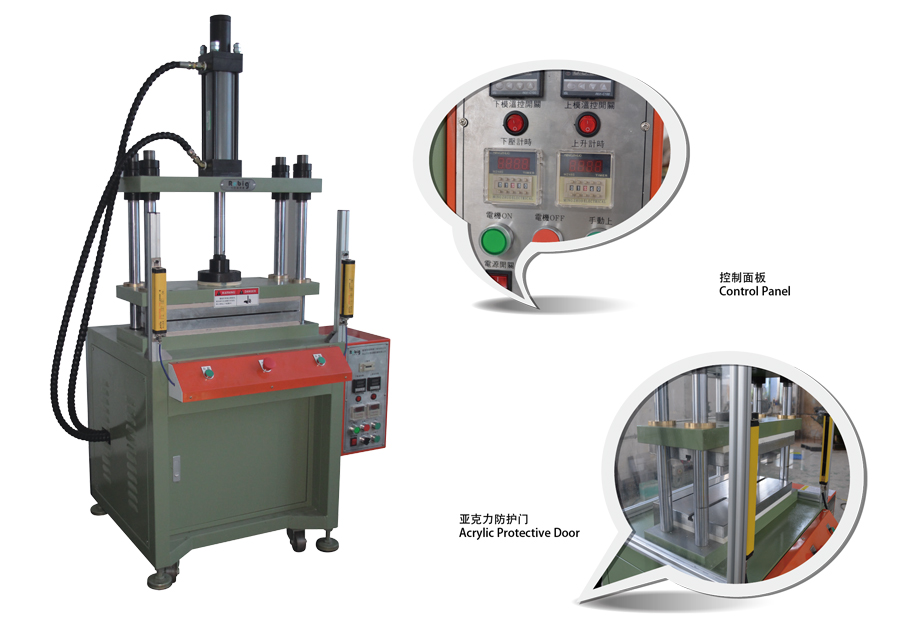

說明:
? 采用四柱三板結構,活動板與工作臺面平行精密度高,四個精密直線自潤軸承,垂直精密度高
? 采用行程可調整油缸,下死點定位精度高,行程精度可達0.01MM。
? 上下發熱模板溫度分開按制,采用進口智能溫控器,溫差范圍小。
? 油壓回路設計簡便,馬力需求小,維護保養容易。
? 壓力可按壓制工藝要求調整。
? 采用進口液壓元件及電器元件,經久耐用。
? 安全保障:雙手啟動控鈕、緊急情況急升(急停)開關,可選裝進口安全護手光柵及三面封安全門。
? 可根據產品工藝要求加裝下頂缸或左右夾緊缸(后面送料缸),電控系統可按要求配置??山邮芊菢?biāo)訂制。
適用范圍:
該機用于各種PC,PVC,PET等薄膜開關凹凸面成型,替代傳統式冷沖壓,一次成型無報廢,受到國內外客戶一致好評,也可用于各種手機,遙控器按鍵,塑膠制品整切和分切;數碼產品或電腦液晶顯示屏保護膜的裁切,各種不干膠,商標等的精切、切半段等;也可用于其他金屬(非金屬)熱壓成型,比如軟性線路板壓合、電腦散熱銅管、各種非金屬熔接等,可把熱壓部分關閉做其他裝配和沖壓用處。
技術參數:
|
|
|
|
|
|

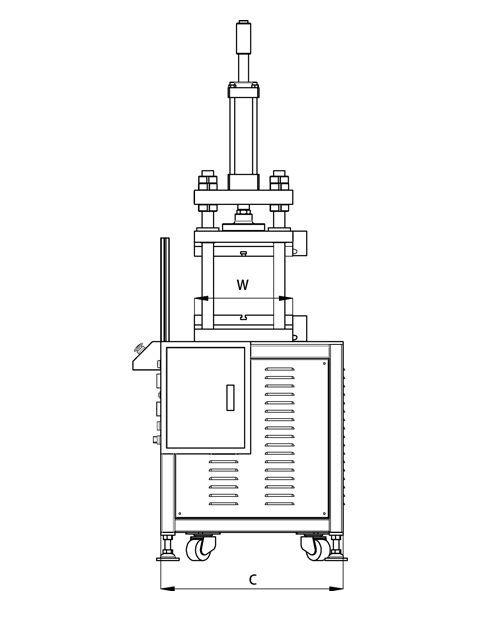

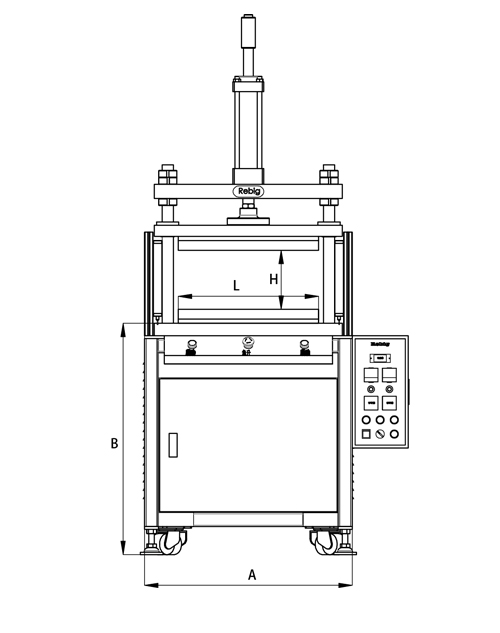

| 單位 Nnit:mm |
型號Model | A | B | C | L | W | W1 | H |
BG05R-3T | 700 | 780 | 600 | 500 | 240 | 120 | 150-300 |
BG05R-5T | 700 | 780 | 600 | 500 | 240 | 120 | 150-300 |
BG05R-10T | 700 | 780 | 600 | 500 | 300 | 180 | 200-400 |
BG05R-15T | 700 | 780 | 650 | 500 | 300 | 180 | 200-400 |
專案 | 理論出力 | 工作面尺寸 | 油缸行程 | 電源 | 馬達功率 | 最大工作高度 | 鎖模方式 | 發熱功率 | 油缸下降速度 | 油缸上升速度 |
BG05R-3T | 42738 | 420*240 | 100-150 | 3?380V,50/60HZ | 2.25 | 300 | M10 | 4.8 | 80-90 | 100 |
BG05R-5T | 1.5-5 | 420*300 | 100-150 | 3?380V,50/60HZ | 2.25 | 300 | M10 | 4.8 | 70-80 | 80 |
BG05R-10T | 42804 | 520*400 | 100-200 | 3?380V,50/60HZ | 3.75 | 400 | M12 | 4.8 | 60-70 | 75 |
BG05R-15T | 42809 | 520*400 | 100-200 | 3?380V,50/60HZ | 3.75 | 400 | M12 | 4.8 | 60-70 | 75 |
