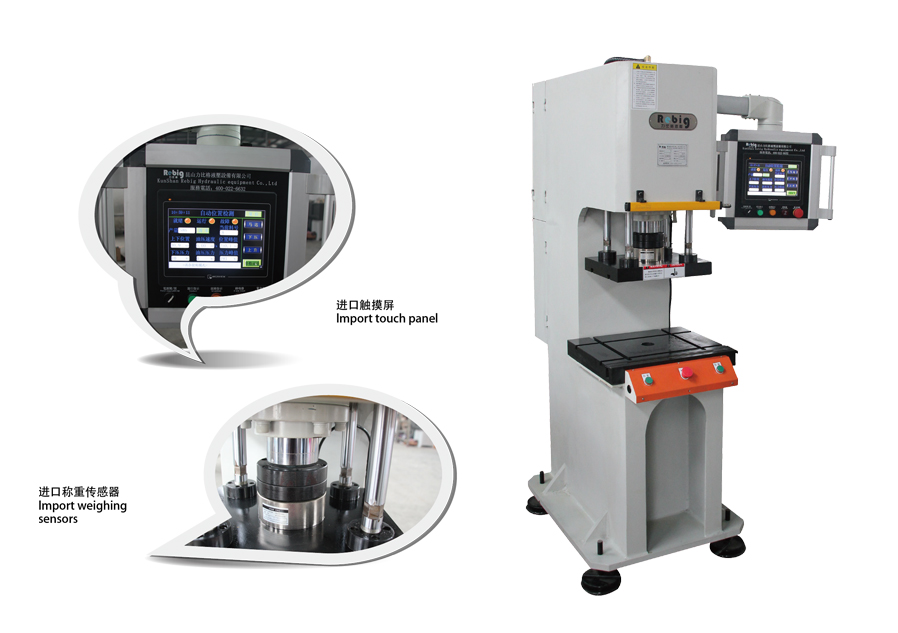

產品概述：
? 數控壓裝機是采用雙比例閥（雙閉環技術）與PLC數字模塊可實現壓機在對產品的壓入過程中，實時顯示當前壓裝位置、壓裝力，并及時準確的判斷過盈量是否大小合適，同時顯示出整個力與位移的壓裝曲線，很好的解決了傳統壓機只能壓入不能檢測、萬能試驗機效率低不能批量生產的弊端；? 設備整體結構均通過加強設計，剛性遠超出一般普通壓機標準，采取了整體防塵設計。
設備功能：
? 可在觸摸屏上任意設定油缸的回升停止位置、減速位置，下降安全位置。保壓時間等各項壓裝參數可直接在觸摸屏上進行設定；
? 過盈力的上下限報警，壓入過程中取五點進行對比；具有峰值報警功能，提示設定壓力與實際壓力是否在相差范圍內；
? 可以對設備發出的報警做出相應的文字提示；實時顯示力與位移壓的壓裝曲線；
? 以0.01MM的重復顯示精度實時顯示當前壓裝位置；具有三色報警指示燈，并帶蜂鳴器。
技術參數：
|
|
|
|
|
|
|
|
|

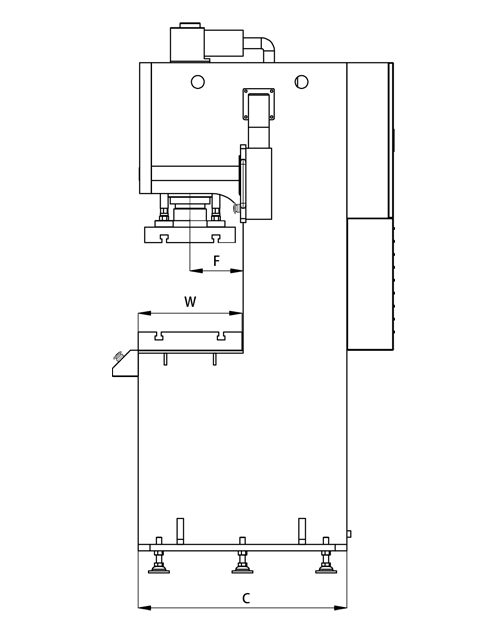

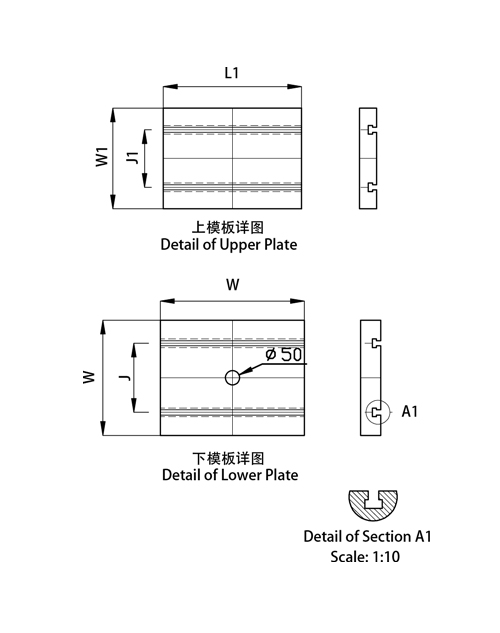

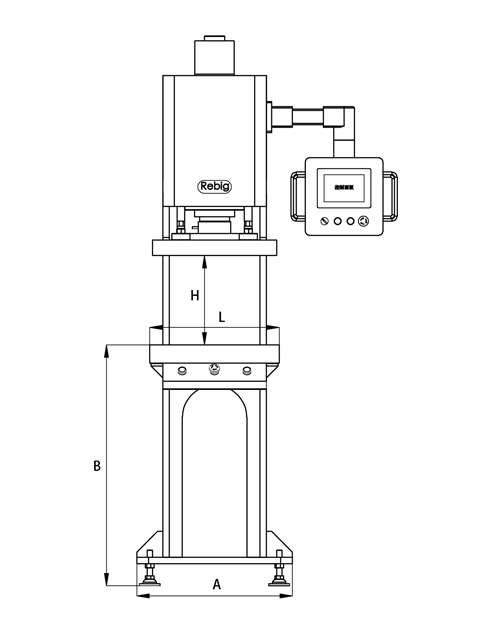

| 單位 Nnit：mm | |
型號Model | A | B | C | L | W | F | H | J | L1 | J1 | W1 |
BG07S-10T | 600 | 850 | 850 | 500 | 400 | 200 | 400 | 200 | 380 | 160 | 310 |
BG07S-15T | 600 | 850 | 850 | 500 | 400 | 200 | 400 | 200 | 380 | 160 | 310 |
BG07S-20T | 700 | 850 | 950 | 500 | 500 | 250 | 400 | 250 | 400 | 200 | 400 |
BG07S-30T | 700 | 850 | 950 | 600 | 500 | 250 | 400 | 250 | 400 | 200 | 400 |
BG07S-40T | 700 | 850 | 950 | 600 | 500 | 250 | 500 | 250 | 500 | 200 | 400 |
BG07S-50T | 750 | 850 | 1100 | 700 | 600 | 300 | 500 | 300 | 600 | 300 | 500 |
BG07S-60T | 750 | 850 | 1200 | 800 | 650 | 350 | 600 | 400 | 700 | 300 | 500 |
專案型號 | 理論出力 | 工作面尺寸 | 油缸行程 | 電源 | 馬達功率 | 最大工作高度 | 鎖模方式 | 油缸快速 | 油缸慢速 | 油缸上升速度 |
BG07S-10T | 2-10 | 500*400 | 200 | 3?380V 50/60HZ | 2.25 | 400 | M10 | 160 | 20 | 120 |
BG07S-15T | 3-15 | 500*400 | 200 | 3?380V 50/60HZ | 2.25 | 400 | M10 | 140 | 30 | 110 |
BG07S-20T | 5-20 | 500*500 | 200 | 3?380V 50/60HZ | 3.75 | 400 | M12 | 120 | 30 | 100 |
BG07S-30T | 5-30 | 600*500 | 200 | 3?380V 50/60HZ | 3.75 | 400 | M12 | 120 | 30 | 100 |
BG07S-40T | 8-40 | 600*500 | 200 | 3?380V 50/60HZ | 5.5 | 500 | M14 | 140 | 30 | 130 |
BG07S-50T | 10-50 | 700*600 | 200 | 3?380V 50/60HZ | 7.5 | 500 | M14 | 130 | 30 | 120 |
BG07S-60T | 15-60 | 800*650 | 300 | 3?380V 50/60HZ | 7.5 | 600 | M14 | 130 | 25 | 120 |
