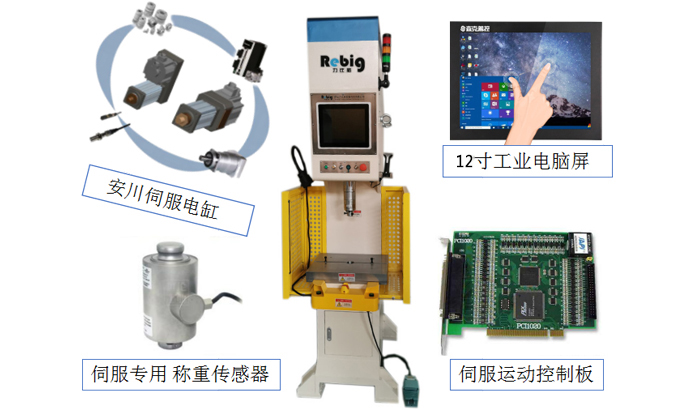

電子壓力機由伺服馬達驅動精密滾珠絲杠實施精密壓裝作業:
壓裝模式:1)恒定壓裝速度,設定精確位置停止;
2)恒定壓裝速度,設定精確壓力停止;
3)恒定壓裝速度,設定精確位移停止;
環保、節能、安全:通過交流伺服電機驅動電子壓力能提供潔凈的工作環境。電子壓力機和氣壓、液壓設備相比節能80%,為了確保安全,電子壓力機設置了安全防護電路。

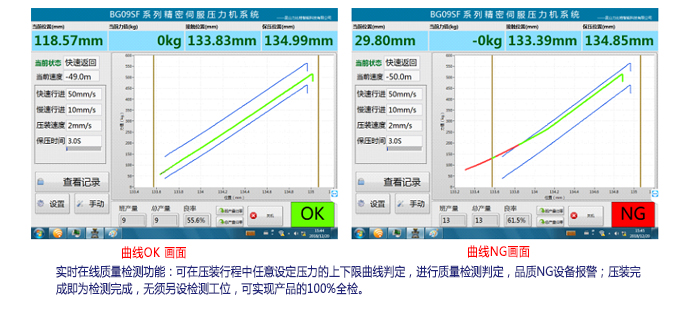

質量判定功能:在線質量檢測功能,確保產品質量;取樣點可自由設定(5點)
參數報表儲存功能:通過USB接口連接,壓裝作業數據結果能有序的儲存在U盤。以確保產品數據的可追溯性,有效控制生產質量。

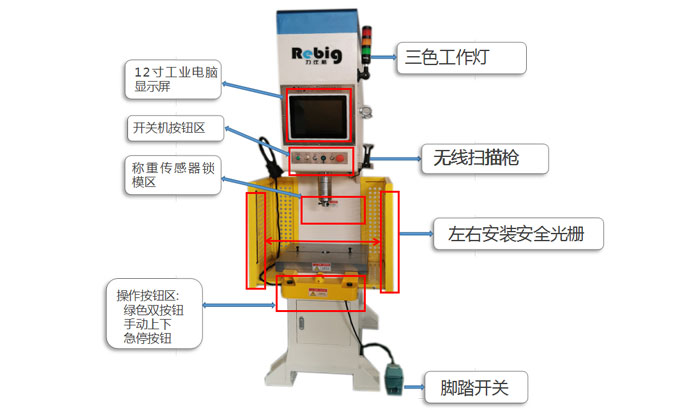

觸摸式控制屏:人機界面是清晰的大屏幕液晶觸摸屏,提供了友好的人機對話功能。
自診斷能:設備發生故障,電子壓力機能顯示錯誤信息,并提示解決方案,方便很快找出問題并解決。
多功能1/0通迅接口:通過該接口可以與外部設備通訊,方便全自動化的整合;
設備功能與特性:1、根據客戶要求,可以設置不同的壓機模式(后有詳細介紹),滿足客戶多樣化需求。
2、多級制動速度分離,安全高效。

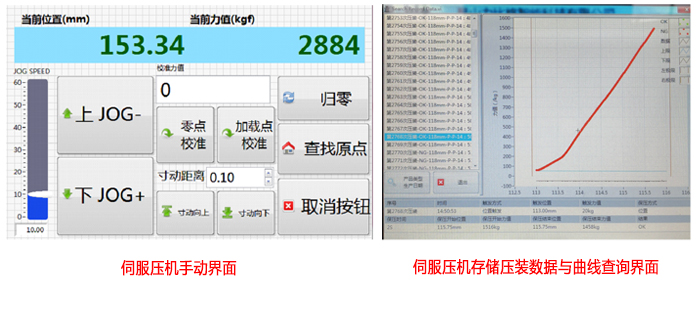

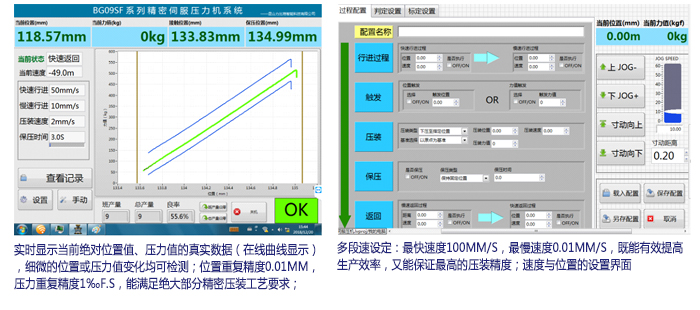

3、使用高精度傳感器,實時讀取數據,輸出曲線,高效快捷,直觀形象。誤差范圍(+/-0.001mm,+/-1kg)
4、自動記錄數據,可以做到每個產品定點追蹤,方便統計數據。
5、自動分析產品受力曲線,判斷產品優劣。
6、多級急停預警機制,安全可靠。
7、根據生產需求,配置不同類型的壓機參數。
8、壓機程序有密碼保護模式,防止無關人員擅自修改參數。
9、實時信號輸出,做到人性化服務,方便人員操作。
優勢:

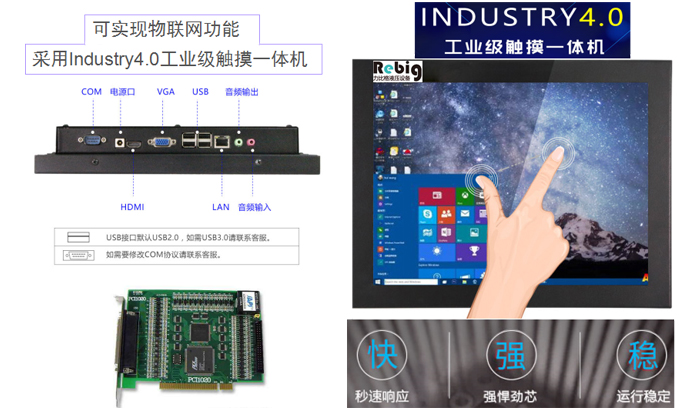

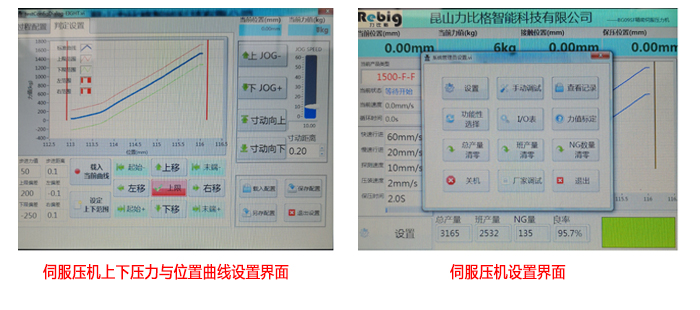

一、精確控制位移和壓力?實現精確的位移和壓力控制,不需要硬限位和精密工裝。采用工業平板電腦控制程序,可實現雙曲線實時顯示及儲存調取數據
?具備自動補償功能,實現油壓機無法實現的壓裝控制
二、品質優化壓裝,除去不良?在線裝配質量管理技術,實時去除不良品
?根據具體產品要求,指定優化的壓裝過程
三、應用數據分析,一機多用?具體完整、精確的作業過程記錄、分析功能
?可以實現一機多用、柔性組線和遠程設備管理
設備規格與技術參數:

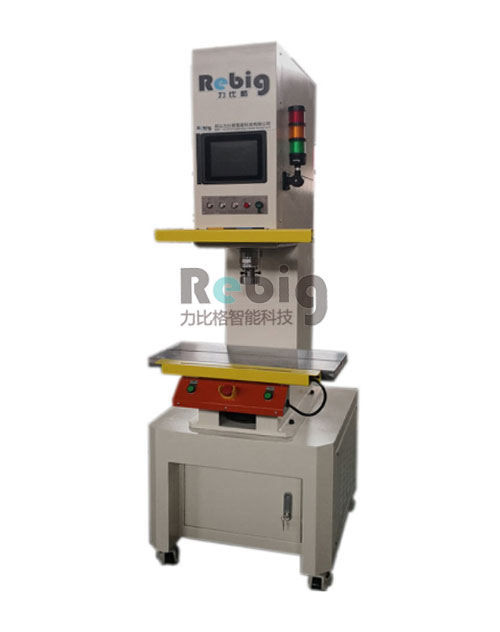

設 備 名 稱 | BG09SF-5000-250精密伺服壓力機 |

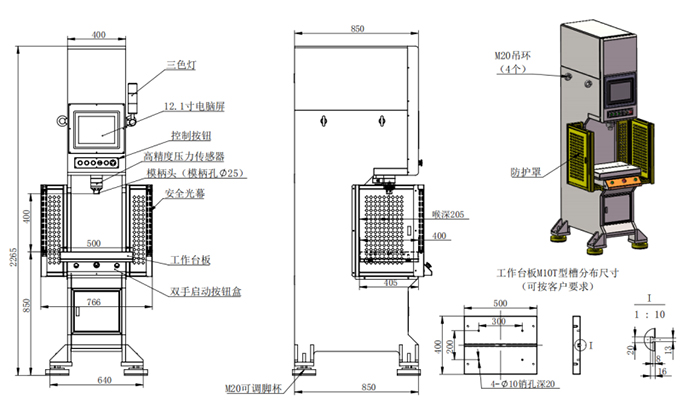

外 形 尺 寸 | 見圖紙 |
設 備 重 量 | 1300Kg |
設 備 功 率 | 7.5KW |
工 作 電 壓 | 三相380V,50HZ |
環 境 溫 度 | 0—40OC |
相 對 濕 度 | 20—80% |
防 護 等 級 | IP46 |
顯 示 器 | 2吋彩色工業電腦屏 |
I/O 接 口 | USB2.0 |
I/O 開關電源 | 提供內置DC24V電源(2.5A) |

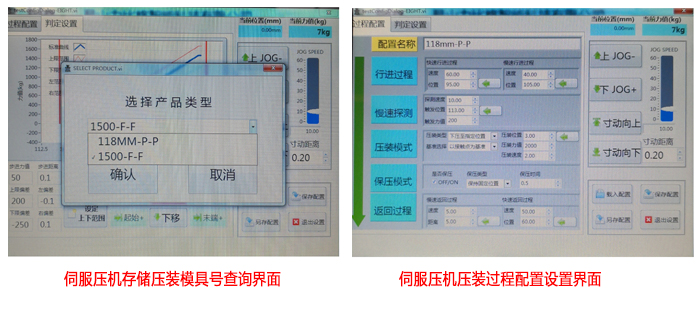

程 序 | 可存儲100套應用程序 |
最 大 壓 力 | 5000Kgf |
壓力允許范圍 | 500—5000Kgf |
壓力設定單位 | 0.1Kgf |
最 大 行 程 | 300mm |
位移重復精度 | ±0.01mm |
壓 裝 速 度 | 0.1-35mm/s |
快 進 速 度 | 0-90mm/s |
保 壓 時 間 | 0-99S |
壓力重復精度 | ±1%F.S |
