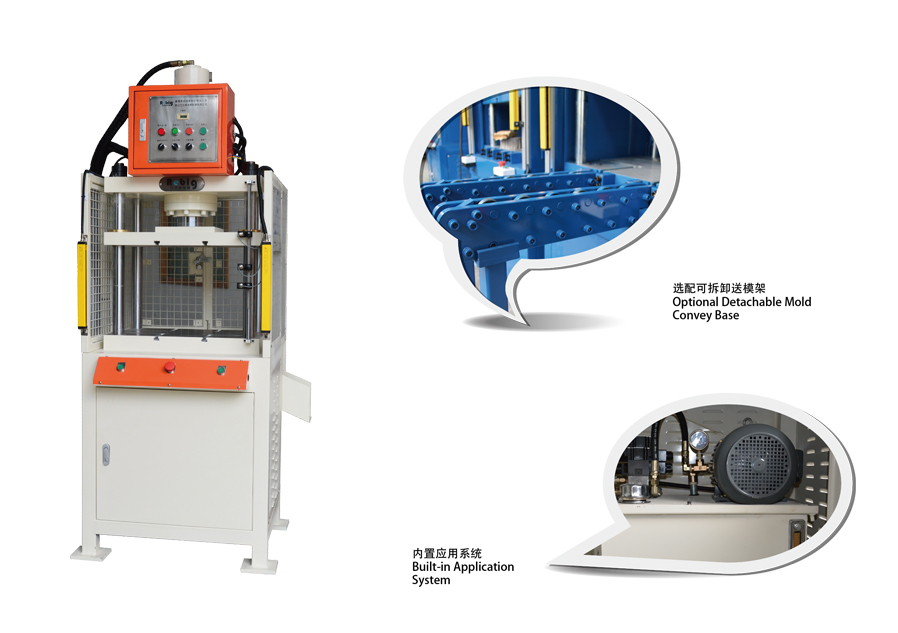

說明：
? 采用四柱三板結構，活動板與工作臺面平行精密度高，四柱采用精密自潤銅套作為導向，垂直精密度高，? 10T以上出力的采用自主研發的快速子母油缸，可達到快速下行，慢速加壓，快速上升的效果。
提供生產效率，保護模具及產品之雙重效果。
? 利用特殊的油路回路，馬達功率小可達到理想的壓力，有節能環保之效果。
? 采用油路閉環技術，上模板不會自動下滑，提高安全系數。
? 合理的空間設計，體積小，占地面積少。壓力和上下行程可控，操作簡單，易保養。
? 人性化設計，配有渣包及廢料集成溜道收集口，具體落料方式可按客戶要求定制，采用全包圍光柵護手，另配有操作工作燈。
? 可選配裝置：吹氣機構，多支打料缸系統、模具輸送支架，周邊輸送帶等非標要求?？山邮芊菢硕ㄖ啤?/p>
本系列設備適用于各種鋁合金（鋅鎂合金）壓鑄件切邊（水口、渣包），也可用于其他五金件裝配、鉚合、沖壓成型，及非金屬產品的壓合、切邊、裝配、沖壓等行業。
技術參數：
|
|
|
|
|
|
|

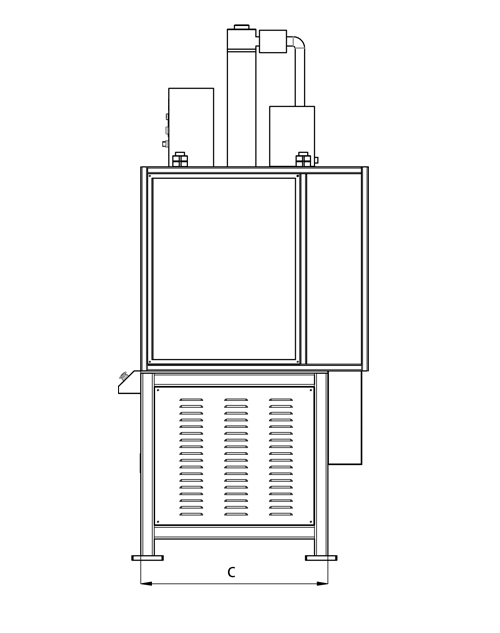

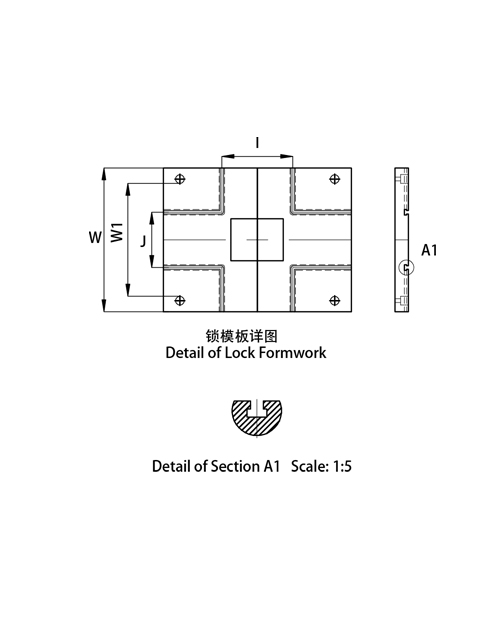

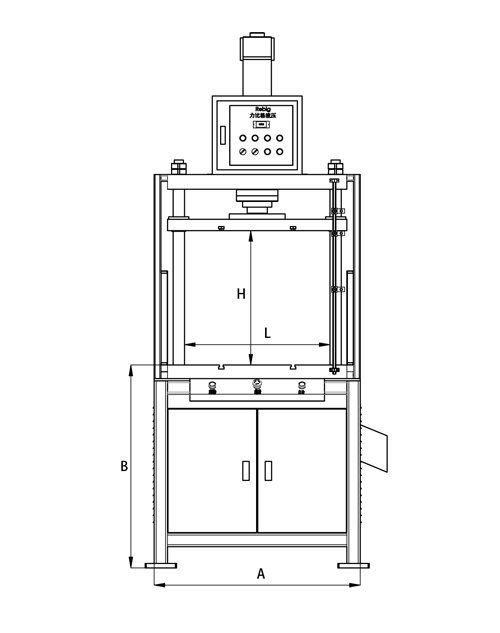

| 單位 Nnit：mm | |
型號Model | A | B | C | L | W | W1 | H | I | J |
BG06Q1-10T | 750 | 900 | 600 | 500 | 400 | 250 | 300-400 | 250 | 120 |
BG06Q1-15T | 750 | 900 | 600 | 500 | 400 | 250 | 300-400 | 250 | 160 |
BG06Q1-20/25T | 900 | 900 | 720 | 600 | 500 | 300 | 300-450 | 300 | 160 |
BG06Q1-30T | 950 | 900 | 750 | 600 | 500 | 280 | 400-500 | 300 | 160 |
BG06Q1-40T | 950 | 900 | 750 | 600 | 500 | 280 | 400-500 | 300 | 160 |
BG06Q1-50T | 1050 | 900 | 800 | 700 | 550 | 330 | 400-500 | 350 | 200 |
專案 | 理論出力 | 工作面尺寸 | 油缸行程 | 電源 | 馬達功率 | 最大工作 | 鎖模方式 | 油缸快速 | 油缸慢速 | 油缸上升 |
BG06Q1-10T | 2-10 | 500*400 | 100-200 | 3?380V,50/60HZ | 2.25 | 400 | M10 | 160 | 30 | 100 |
BG06Q1-15T | 3-15 | 500*400 | 100-200 | 3?380V,50/60HZ | 2.25 | 400 | M10 | 140 | 30 | 100 |
BG06Q1-20/25T | 5-20 | 600*500 | 100-250 | 3?380V,50/60HZ | 3.75 | 450 | M12 | 120 | 30 | 100 |
BG06Q1-30T | 10-30 | 600*500 | 200-300 | 3?380V,50/60HZ | 3.75 | 500 | M14 | 180 | 20 | 130 |
BG06Q1-40T | 10-40 | 600*500 | 200-300 | 3?380V,50/60HZ | 3.75 | 500 | M16 | 150 | 15 | 120 |
BG06Q1-50T | 15-50 | 700*550 | 200-300 | 3?380V,50/60HZ | 3.75 | 500 | M16 | 150 | 15 | 120 |
