說明:

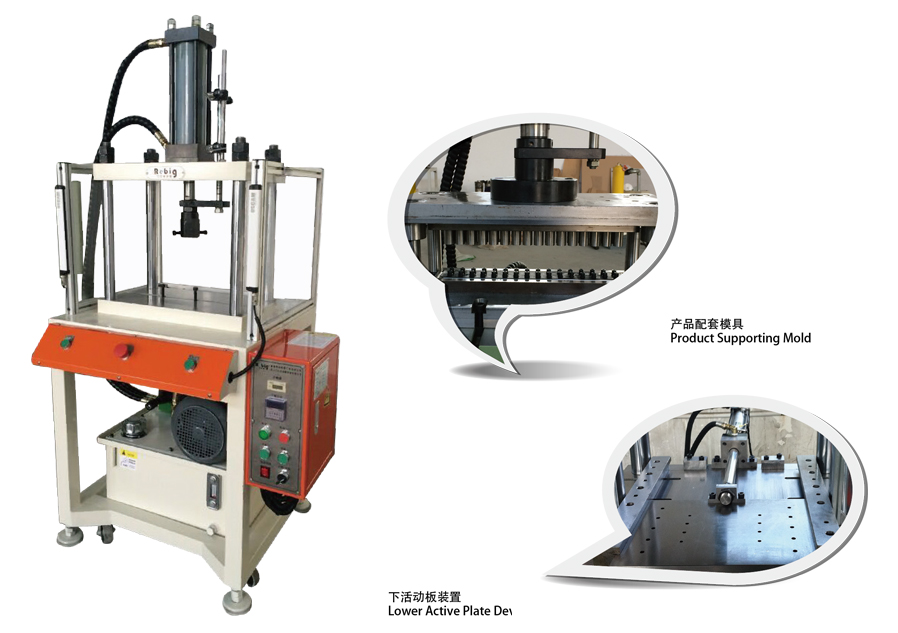

? 該系列油壓機是采用四立柱上下固定板開放式結構,精度高。
? 油壓回路、電路設計簡便,維護保養容易。
? 壓力、行程、速度、加壓時間均可按產品要求調整。
? 采用臺灣日本名牌液壓元件及電器元件,經久耐用。
? 安全保障:雙手啟動按鈕、緊急情況急升(急停)開關,可選裝進口安全護手光柵及三面封安全門。
? 可根據產品工藝要求加裝下頂缸或左右夾緊缸(后面送料缸)或前側升降安全門,電控系統可按要求配置。
? 可接受非標定制。
適用范圍:
本系列油壓機適應于小五金件、電子零部件的壓裝、成型、鉚接、拉伸,壓印,管件彎曲成型、沖孔,小軸承裝配,模具脫模,非五件成型、打孔、沖壓、裝配,粉末制品成型校正等多用處。
技術參數:
|
|
|
|
|
|
|

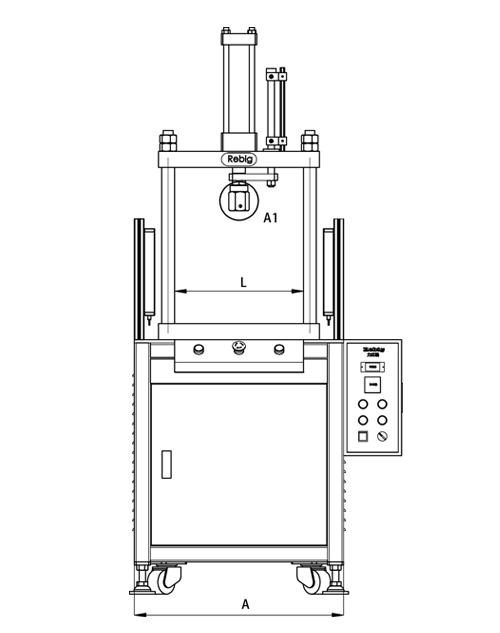

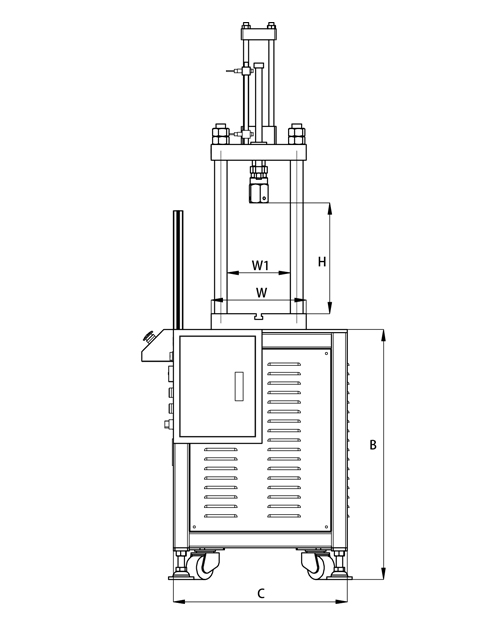

| 單位 Nnit:mm |
型號Model | A | B | C | L | W | W1 | H | I |
BG03-3T | 700 | 780 | 600 | 400 | 300 | 180 | 250-400 | 105 |
BG03-5T | 700 | 780 | 650 | 500 | 400 | 280 | 250-400 | 135 |
BG03-10T | 700 | 780 | 650 | 500 | 400 | 280 | 250-400 | 135 |
BG03-15T | 700 | 780 | 650 | 500 | 400 | 280 | 250-400 | 135 |
專案 | 理論出力 | 工作面尺寸 | 油缸行程 | 電源 | 馬達功率 | 最大工作高度 | 鎖模方式 | 油缸下降速度 | 油缸上升速度 |
BG03-3T | 1-3 | 400*300 | 100-200 | 3?380V,50/60HZ | 2.25 | 400 | M10 | 80-90 | 100 |
BG03-5T | 1.5-5 | 500*400 | 100-200 | 3?380V,50/60HZ | 2.25 | 400 | M12 | 70-80 | 80 |
BG03-10T | 3-10 | 500*400 | 100-200 | 3?380V,50/60HZ | 3.75 | 400 | M12 | 60-70 | 75 |
BG03-15T | 3-15 | 500*400 | 100-200 | 3?380V,50/60HZ | 3.75 | 400 | M12 | 60-70 | 75 |
