增壓缸工作原理說明
適用范圍:
該系列設備廣泛適用于電子電器,儀器儀表,鐘表元件,溫控器/繼電器,汽摩配件,微電機裝配,壓入軸承、沖孔、鉚合、裝配、切斷五金等行業生產與裝配。
說明:

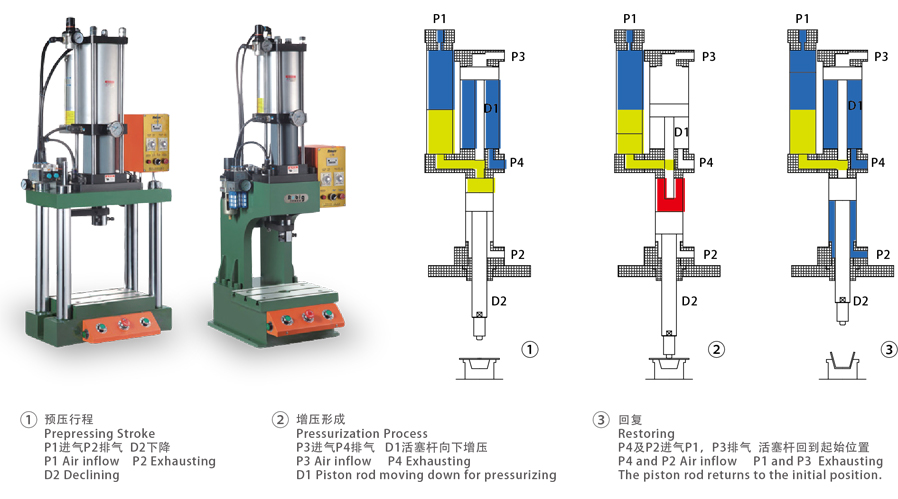

? 氣液增壓機是結合氣壓與液壓的綜合技術,用普通的壓縮氣壓可達到油壓之高出力之效果。
? 沒有油壓系統待機時所產生之噪音,環境污染,可節省電力消耗,降低生產成本。
? 利用空油增壓原理,達到動作速度快,高出力的要求。出力調整容易,只要調整氣壓壓力,就能達到需要的壓力,簡單又方便。
? 上下速度,行程,閉合高度,保壓時間參數均可調整,并具有自動計數功能,是用戶較為理想的加工設備;
? 四立柱結構具有穩定性高,操作容易、加工質量高等優點。安全設計,操作舒適,人性化考慮,適合長期作業
? 人性化設計,采用進口光柵護手,另配有操作工作燈和安全防護罩(選配)。
? 也可根據客戶需要添加落料口(落料方式)和添加產品取料機械手等(選配)
技術參數
|
|
|
|
|
|

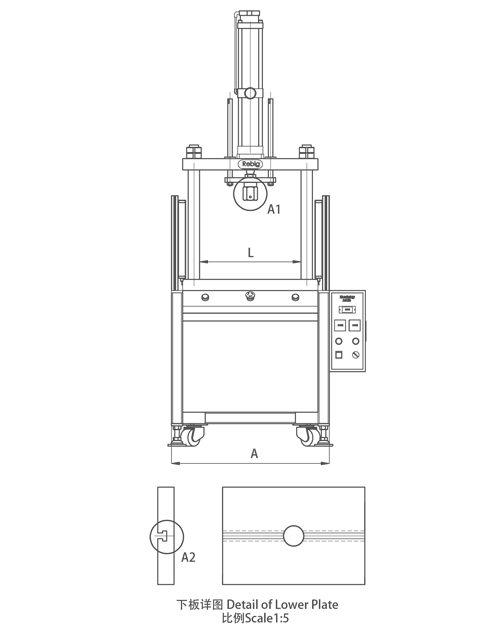

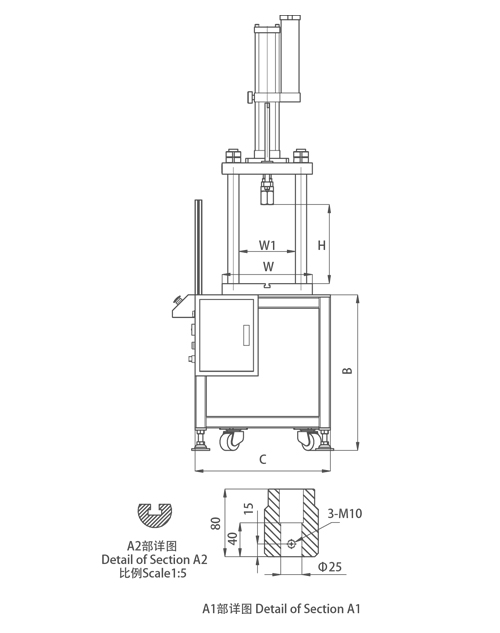

| 單位 Nnit:mm |
型號Model | A | B | C | L | W | W1 | H |
GB02-1/3T | 600 | 750 | 500 | 350 | 240 | 120 | 200-300 |
GB02-5T | 600 | 750 | 500 | 400 | 300 | 180 | 200-400 |
GB02-10T | 700 | 750 | 600 | 500 | 400 | 250 | 200-400 |
GB02-15T | 700 | 750 | 600 | 500 | 400 | 250 | 200-400 |
型號 Model | 出力 Out put 氣壓在0.6Mpa | 回程力 Back stoke force 氣壓在0.6Mpa | 快速行程 Rapid stoke(mm) | 增壓行程 Supercharging stroke(mm) | 最大工作高度 Biggest operational Height(mm) | 工作臺面積 Area of working bench(mm) | 電源 Power source |
GB02-1/3T | 3 | 120 | 100-200 | 5-20 | 200-300 | 350*240 | 220V,50/60HZ |
GB02-5T | 5 | 240 | 100-200 | 5-20 | 200-400 | 400*300 | 220V,50/60HZ |
GB02-10T | 10 | 360 | 100-200 | 5-20 | 200-400 | 500*400 | 220V,50/60HZ |
GB02-15T | 15 | 360 | 100-200 | 5-20 | 200-400 | 500*400 | 220V,50/60HZ |
